Quạt hướng trục đẩy khí thẳng theo trục, cho lưu lượng lớn nhưng cột áp thấp. Quạt ly tâm hất khí ra vuông góc với trục qua vỏ xoắn ốc, đánh đổi bớt lưu lượng để lấy cột áp cao. Chọn loại nào phụ thuộc đúng một câu hỏi: khí có phải đi qua đường ống không.
Không có đường ống thì hướng trục gần như luôn đúng. Có tuyến ống dài, nhiều co cút, hoặc trong dòng khí có bụi và khói cần kéo theo thì ly tâm là bắt buộc, không phải là lựa chọn cao cấp hơn.
Tóm tắt nhanh
– Câu hỏi phân loại duy nhất: khí đi thẳng ra vách hay đi qua đường ống. Ống dài thì ly tâm, ra thẳng vách thì hướng trục
– Hướng trục có cánh dạng chân vịt nằm trong dòng khí; ly tâm có cánh trong vỏ xoắn ốc, khí ra vuông góc với trục
– Giá vào cửa khác nhau rõ rệt: dòng hướng trục trên web bắt đầu từ 630.000đ, dòng ly tâm bắt đầu từ 700.000đ ở cỡ mini nhưng dòng cho nhà xưởng bắt đầu từ khoảng 5,6 triệu
– Ly tâm ồn hơn ở cùng lưu lượng, nên các dòng cho khu vực cần yên tĩnh đi kèm cabinet tiêu âm
– Lắp ly tâm cho một xưởng chỉ cần thay khí qua vách là trả tiền cho cột áp không dùng đến
Khác nhau ở cơ cấu, không ở công suất

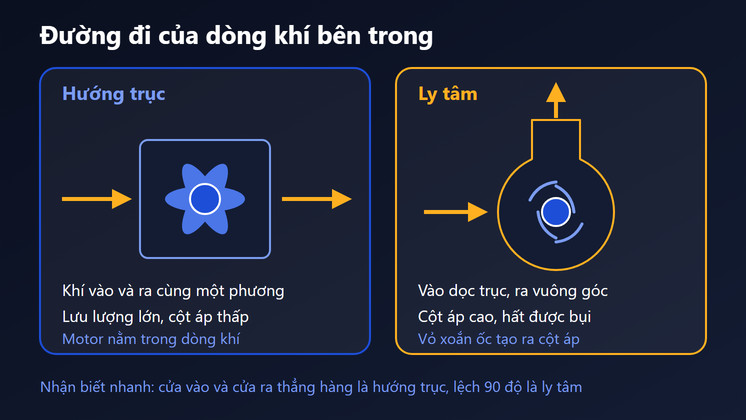

Hai loại quạt này khác nhau ở đường đi của dòng khí bên trong, và mọi khác biệt còn lại đều bắt nguồn từ đó.
Quạt hướng trục có cánh dạng chân vịt gắn thẳng lên trục motor, motor nằm ngay trong dòng khí. Khí vào và ra cùng một phương, song song với trục. Cấu tạo này cho tiết diện thông thoáng nên đẩy được khối lượng khí lớn, nhưng nó không nén khí, nên gặp sức cản là lưu lượng tụt nhanh.
Quạt ly tâm có cánh nằm trong một vỏ hình xoắn ốc. Khí vào dọc theo trục ở tâm, bị cánh hất văng ra ngoài theo phương bán kính, rồi vỏ xoắn ốc dẫn nó ra cửa thổi vuông góc với trục. Chính đoạn đổi hướng và thu hẹp này tạo ra cột áp.
Trên web, nhóm hướng trục nằm ở danh mục quạt thông gió tròn. “Quạt hướng trục”, “quạt hút tròn” và “quạt thông gió tròn” là ba tên gọi của cùng một thứ. Nhóm ly tâm nằm ở danh mục quạt ly tâm công nghiệp.
Cách nhận biết nhanh khi nhìn thiết bị: nếu cửa vào và cửa ra thẳng hàng nhau thì đó là hướng trục. Nếu cửa ra lệch 90 độ so với cửa vào và vỏ có hình vỏ ốc thì đó là ly tâm.

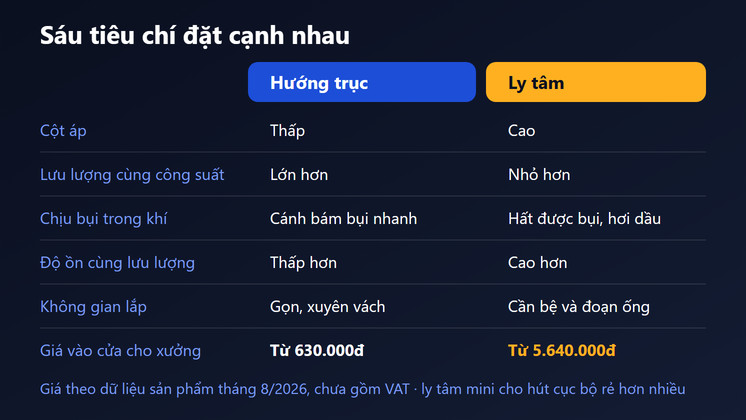

Bảng so sánh tám tiêu chí
| Tiêu chí | Quạt hướng trục | Quạt ly tâm | Phù hợp với |
|---|---|---|---|
| Đường đi dòng khí | Thẳng theo trục | Vào dọc trục, ra vuông góc | Điểm phân biệt cơ học tuyệt đối |
| Cột áp | Thấp | Cao | Ly tâm khi có ống dài, nhiều co cút |
| Lưu lượng ở cùng công suất | Lớn hơn | Nhỏ hơn | Hướng trục khi chỉ cần thay khí |
| Chịu vật chất trong dòng khí | Kém, cánh bám bụi nhanh | Tốt, cánh cong hất được bụi và hơi dầu | Ly tâm cho xưởng gỗ, cơ khí, bếp |
| Độ ồn ở cùng lưu lượng | Thấp hơn | Cao hơn, trừ dòng có cabinet | Hướng trục khi gần khu dân cư |
| Vị trí motor | Trong dòng khí | Ngoài dòng khí ở nhánh gián tiếp | Ly tâm gián tiếp khi khí nóng |
| Không gian lắp | Gọn, lắp xuyên vách | Cồng kềnh, cần bệ và đoạn ống | Hướng trục khi mặt bằng chật |
| Giá vào cửa cho nhà xưởng | Từ 630.000đ | Từ khoảng 5.640.000đ | Hướng trục khi ngân sách hạn chế |
Khoảng giá lấy từ dữ liệu sản phẩm tháng 8/2026, chưa gồm VAT, vận chuyển và lắp đặt. Dòng ly tâm mini cho hút cục bộ tại máy có giá thấp hơn nhiều, từ 700.000đ, nhưng đó là thiết bị cho một điểm hút nhỏ chứ không phải cho cả xưởng.
Cột áp trong bảng ghi định tính là có chủ ý. Thông số cột áp phụ thuộc điểm làm việc thực tế của hệ thống, và dữ liệu sản phẩm trên web không công bố con số này. Một quạt ghi cột áp cao trong catalogue vẫn cho lưu lượng thấp nếu tuyến ống của bạn cản hơn điều kiện đo.
Câu hỏi quyết định: khí có đi qua ống không
Nên dừng lại lâu nhất ở mục này, vì tất cả các tiêu chí còn lại chỉ là hệ quả của nó.
Không khí đi trong ống bị cản bởi ma sát với thành ống, bởi mỗi khúc cua, mỗi lần thu hẹp, mỗi cái van và mỗi tấm lọc. Sức cản này cộng dồn theo chiều dài tuyến. Quạt phải tạo ra đủ cột áp để thắng toàn bộ phần cộng dồn đó, nếu không thì khí không chảy hết tuyến.
Quạt hướng trục lắp vào một tuyến ống dài sẽ vẫn quay, vẫn kêu, vẫn ăn điện, nhưng lưu lượng thực tế tại miệng ra tụt xuống một phần nhỏ so với con số ghi trên tem. Phần lớn hệ hút bụi tự lắp không chạy được vì lý do này, dù chủ xưởng đã mua quạt “đủ mạnh” theo công suất motor.

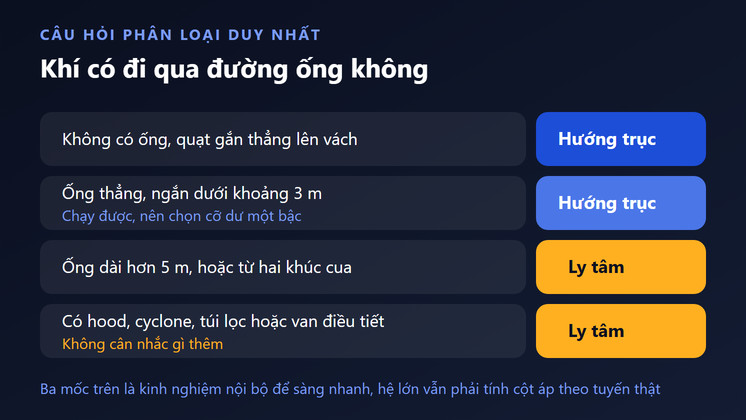

Ngưỡng thực tế chúng tôi dùng khi tư vấn, rút từ các hệ đã thi công cho khách:
- Không có ống, quạt gắn thẳng lên vách: hướng trục
- Ống ngắn dưới khoảng 3 m, thẳng, không co cút: hướng trục vẫn chạy được, nên chọn cỡ dư một bậc
- Ống dài hơn khoảng 5 m, hoặc có từ hai khúc cua trở lên: ly tâm
- Có hood hút, có cyclone, có túi lọc, hoặc có van điều tiết: ly tâm, không cân nhắc gì thêm
Ba mốc trên là kinh nghiệm nội bộ dùng để sàng nhanh, không phải tiêu chuẩn kỹ thuật. Hệ thống lớn vẫn phải tính cột áp theo đúng tuyến ống thực tế. Phần thiết kế tuyến nằm ở bài hệ thống thông gió nhà xưởng.
Vật chất trong dòng khí đổi hẳn câu trả lời
Tiêu chí thứ hai, độc lập với đường ống: dòng khí chỉ có không khí, hay có mang theo thứ gì.
Cánh hướng trục dạng chân vịt có bề mặt rộng và góc nghiêng nhỏ. Bụi mịn, xơ vải và hơi dầu bám lên đó thành lớp, dày dần và bám không đều. Hậu quả kép: lưu lượng tụt vì biên dạng cánh đã đổi, và quạt rung vì mất cân bằng. Rung kéo dài thì phá bạc đạn.
Cánh ly tâm cong và làm việc theo lực ly tâm, nên phần lớn vật chất bị hất ra ngoài theo dòng khí thay vì đọng lại. Các hệ hút mùn cưa, hút khói hàn và hút hơi dầu bếp đều dùng ly tâm vì chỗ này, kể cả khi tuyến ống ngắn.

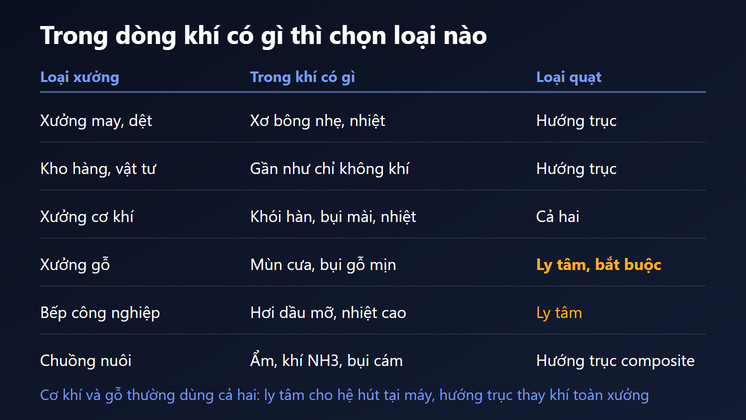

| Loại xưởng | Trong dòng khí có gì | Loại quạt |
|---|---|---|
| Xưởng may, dệt | Xơ bông nhẹ, nhiệt, hơi người | Hướng trục cho thông gió chung; ly tâm nếu có hút cục bộ tại máy |
| Kho hàng, kho vật tư | Gần như chỉ không khí | Hướng trục |
| Xưởng cơ khí | Khói hàn, bụi mài, nhiệt | Ly tâm cho hệ hút; hướng trục cho thay khí chung |
| Xưởng gỗ | Mùn cưa, bụi gỗ mịn | Ly tâm, bắt buộc |
| Bếp công nghiệp | Hơi dầu mỡ, mùi, nhiệt cao | Ly tâm, thường là dòng trung áp |
| Chuồng nuôi | Ẩm cao, khí NH3, lông và bụi cám | Hướng trục khổ lớn, cánh và vỏ composite |
Hai loại này không loại trừ nhau. Một xưởng gỗ điển hình dùng cả hai: ly tâm cho hệ hút bụi tại từng máy, và hướng trục gắn vách để thay khí toàn xưởng. Chúng giải hai bài toán khác nhau.
Lưu ý an toàn: bụi gỗ và bụi bột mịn có nguy cơ cháy nổ khi tích tụ trong đường ống. Hệ hút cho các môi trường này cần tính cả phần chống tĩnh điện và vệ sinh ống định kỳ, không chỉ chọn đúng quạt. Môi trường có hơi dung môi thì phải dùng thiết bị thuộc nhóm quạt hút phòng nổ, nơi cả motor lẫn phần điện được chế tạo riêng.
Ly tâm trực tiếp hay gián tiếp
Trong nhóm ly tâm còn một nhánh phân loại nữa, và nó không có bên hướng trục.
Trực tiếp: motor gắn thẳng vào trục cánh. Gọn hơn, ít bộ phận hao mòn, giá thấp hơn ở cùng lưu lượng. Tốc độ cố định theo motor nên không đổi được điểm làm việc sau khi lắp. Trên web, nhánh này gồm các dòng Kyungjin ND và Nanyoo NY-A, khoảng 5.640.000 đến 60.780.000đ.
Gián tiếp: truyền động qua dây đai và puly. Đổi được tốc độ bằng cách đổi puly, và motor nằm ngoài dòng khí nên không phải chịu nhiệt hay hơi ăn mòn. Trên web, nhánh này nằm ở danh mục quạt ly tâm gián tiếp, gồm bản để trần bằng thép hoặc inox và bản bọc cabinet tiêu âm, khoảng 4.000.000 đến 373.000.000đ tùy cỡ và vật liệu.
Chọn gián tiếp khi khí hút ra nóng, khi cần chỉnh lưu lượng sau khi hệ thống đã chạy, hoặc khi vị trí lắp cần giảm ồn. Chọn trực tiếp cho phần lớn trường hợp còn lại, vì nó rẻ hơn và ít thứ phải bảo trì hơn: dây đai là bộ phận phải kiểm tra và thay định kỳ.

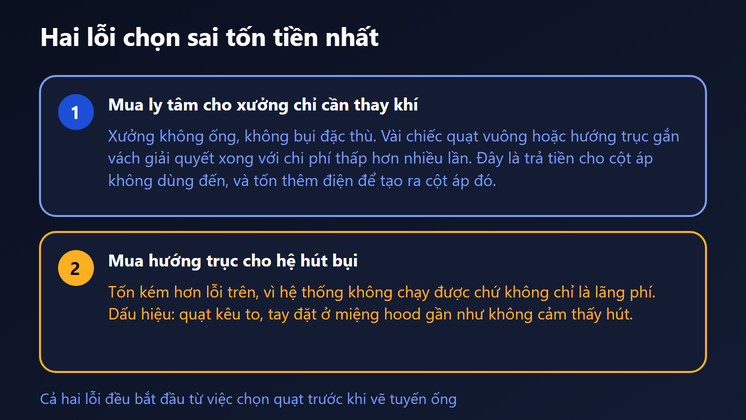

Năm tình huống chọn sai hay gặp nhất
1. Mua ly tâm cho xưởng chỉ cần thay khí: xưởng 500 m² trần 5 m, không có ống, không có bụi đặc thù. Vài chiếc quạt vuông hoặc quạt hướng trục gắn vách giải quyết xong với chi phí thấp hơn nhiều lần. Ly tâm ở đây là trả tiền cho cột áp không dùng đến, và còn tốn thêm điện để tạo ra cột áp đó.
2. Mua hướng trục cho hệ hút bụi: trường hợp ngược lại, và tốn kém hơn vì hệ thống không chạy được chứ không chỉ là lãng phí. Dấu hiệu nhận ra: quạt kêu to, tay đặt ở miệng hood gần như không cảm thấy hút.
3. Chọn quạt theo công suất motor: công suất cho biết tiền điện, không cho biết lưu lượng hay cột áp. Hai chiếc cùng 1,1 kW có thể chênh nhau rất xa về lưu lượng, tùy thiết kế cánh và vành. Đọc thông số lưu lượng, đừng đọc kW.
4. Lắp ly tâm rồi mới làm đường ống: tuyến ống quyết định cột áp cần thiết, nên nó phải được vẽ trước. Chọn quạt trước rồi đi ống theo hiện trường thường dẫn tới thêm hai ba khúc cua ngoài dự kiến, và quạt đã mua không còn đủ.
5. Đặt ly tâm sát khu văn phòng hoặc khu khách ngồi: ly tâm ồn hơn hướng trục ở cùng lưu lượng. Nếu vị trí lắp bắt buộc phải gần người, chọn dòng có cabinet tiêu âm ngay từ đầu, đừng tính chuyện bọc cách âm sau.
Bạn đang phân vân giữa hai loại thì gửi ba thông tin qua Zalo 0902.261.070: ngành sản xuất, có hay không có đường ống và ống dài bao nhiêu, và trong khí hút ra có bụi hay hơi gì. Kỹ sư trả lời loại nào và cỡ nào trong 15 phút, kèm khoảng giá của cả hai phương án nếu trường hợp của bạn nằm ở ranh giới.
Câu hỏi thường gặp
Quạt ly tâm mạnh hơn quạt hướng trục phải không?
Không so được bằng một chữ “mạnh”. Hai loại mạnh ở hai đại lượng khác nhau: hướng trục cho lưu lượng lớn hơn ở cùng công suất, ly tâm cho cột áp cao hơn. Trong một xưởng trống không có ống, hướng trục thổi được nhiều khí hơn. Trong một tuyến ống 20 m có bốn khúc cua, hướng trục gần như không đẩy được gì còn ly tâm vẫn chạy đúng.
Xưởng gỗ dùng quạt hướng trục được không?
Cho thông gió chung thì được, và nên có. Cho hệ hút mùn cưa tại máy cưa và máy chà thì không: cánh hướng trục bám bụi gỗ rất nhanh, mất cân bằng, và không tạo đủ cột áp để kéo mùn đi trong ống tới cyclone. Hai việc này dùng hai loại quạt khác nhau trong cùng một xưởng.
Quạt ly tâm có tốn điện hơn không?
Ở cùng lưu lượng thì có, vì phần cột áp tăng thêm cũng phải trả bằng điện. Nhưng đó là so sánh không có nhiều ý nghĩa thực tế, bởi hai loại không thay thế được cho nhau trong cùng một bài toán. So sánh đúng là giữa hai mã ly tâm với nhau, hoặc giữa hai mã hướng trục với nhau. Cách quy công suất ra tiền điện hằng tháng nằm ở bài quạt hút công nghiệp tốn bao nhiêu điện.
Quạt sên, quạt con sò, quạt lồng sóc là loại nào?
Đều là tên dân gian của quạt ly tâm, gọi theo hình dạng vỏ xoắn ốc giống con sò hoặc theo dạng cánh. Chúng nằm cùng một nhóm sản phẩm, không phải chủng loại riêng.
Đang có quạt hướng trục rồi, muốn nối thêm ống thì làm sao?
Kiểm tra chiều dài và số khúc cua trước. Ống thẳng dưới khoảng 3 m thì thường vẫn chạy, chấp nhận lưu lượng giảm. Dài hơn hoặc có co cút thì nên đổi sang nhóm quạt được thiết kế để đấu ống, chứ không cố nối vào chiếc hướng trục đang có. Vật liệu cánh và cơ cấu của hai nhóm khác nhau, chi tiết ở bài motor quạt hút công nghiệp.
Nhà xưởng vừa cần thay khí vừa cần hút khói hàn thì mua loại nào?
Cả hai, và tính riêng từng phần. Phần thay khí tính theo số lần thay khí mỗi giờ cho toàn bộ thể tích xưởng, dùng quạt gắn vách. Phần hút khói hàn tính theo số điểm hàn và lưu lượng mỗi hood, dùng ly tâm. Gộp hai bài toán vào một thiết bị thì luôn hỏng ở một trong hai đầu.
